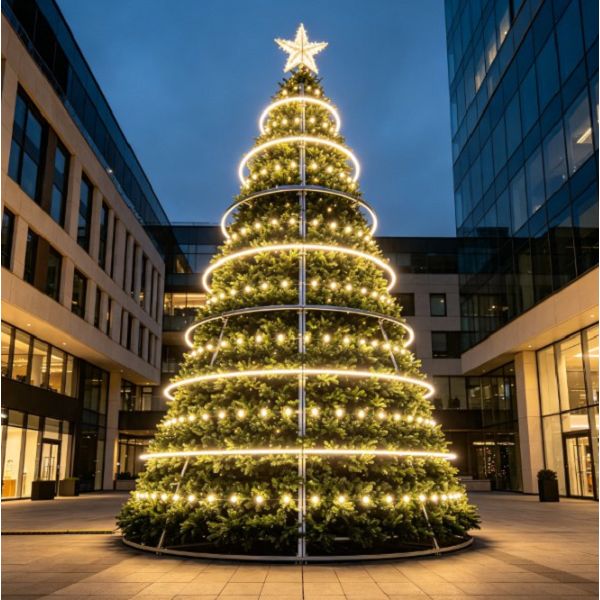

Oqfsa modulari tal-azzar strutturali integrati ma' sistemi ta' illuminazzjoni LED ta' grad kummerċjali- biex jifilħu temp tax-xitwa sever filwaqt li jagħtu impatt viżwali massimu fi pjazez muniċipali u kumplessi kummerċjali.
Karatteristiċi ewlenin
Assemblea Modulari:Bolt segmentat-frejms taċ-ċirku flimkien jeliminaw l-iwweldjar fuq il-post, li jippermettu erezzjoni vertikali rapida bl-użu ta 'tagħmir standard ta' rfigħ tal-kostruzzjoni.
Reżistenza għar-riħ:Il-qalba ta' ġarr ta' tagħbija-inġinerija tferrex il-forzi laterali ta' ħarta fuq xibka wiesgħa ta' bażi multi-ankrata.
Kollha-Illuminazzjoni tat-Temp:Moduli ta' string LED li jistgħu jinbidlu individwalment għandhom output ta'-lumen għoli u rendering tal-kulur uniformi f'angoli wesgħin tal-vista.
Rotot moħbi:Kanali interni ddedikati jipproteġu l-linji tal-enerġija minn frizzjoni mekkanika, akkumulazzjoni tas-silġ, u degradazzjoni tal-UV.
Arkitettura Strutturali
Kolonna Ċentrali tal-Arblu
Pajp ta' l-azzar mingħajr saldaturi b'ħitan tqil-li jipprovdi saħħa tal-kompressjoni vertikali primarja u stabbiltà riġida tat-torsjoni.
Ċrieki ta' Appoġġ f'Saffi
Il-lejżer ta' preċiżjoni-qatgħa ċrieki orizzontali tal-irfid imbarrati f'intervalli vertikali fissi biex jiffurmaw is-siluwett koniku.
Bracing Djagonali
Kejbil tal-azzar reżistenti għat-tensjoni- u netwerks tal-istrut riġidi li jassorbu tagħbijiet dinamiċi trasferiti mill-irjieħ tal-wiċċ.
Fondazzjoni Saborra
Pjanċi tal-bażi ta' ħidma tqila-ankrati permezz ta' boltijiet kimiċi jew ta' espansjoni direttament mal-pads tal-pedamenti tal-konkrit.
Speċifikazzjonijiet Tekniċi
|
Parametru |
Dettalji tal-Ispeċifikazzjoni |
|
Medda Għoli |
8 m – 30 m |
|
Footprint Bażi |
4 m - 12 m dijametru |
|
Reżistenza tar-riħ |
Sa 30 m/s |
|
Vultaġġ tad-Dħul |
220V / 380V |
|
Fergħa Vultaġġ |
24V DC |
|
Klassifikazzjoni tad-dħul |
IP67 |
Xenarji ta' Applikazzjoni
Pjazzi Muniċipali:Isservi bħala postijiet familjari staġjonali ċentrali għal żoni pedonali fiċ-ċentru tal-belt u pjazez ċiviċi.
Kumplessi Kummerċjali:Installat f'firxiet ta 'parkeġġ ta' barra u btieħi ċentrali biex issuq traffiku bl-imnut tas-saqajn matul il-vaganzi tax-xitwa.
Parks u Resorts b'Tema:Jipprovdu punti fokali viżwali fuq skala kbira-għal wirjiet tad-dawl tal-vaganzi ta' filgħaxija u avvenimenti staġjonali tal-viżitaturi.
Kampus Korporattivi:Li juri l-impenn tal-komunità organizzattiva fil-bibien tad-daħla prinċipali u l-pjazez tal-kampus.
Standards tal-Materjal
Qafas Primarju
Azzar tal-karbonju strutturali Q235B u Q355B iċċertifikat għal toughness ta 'impatt b'temperatura baxxa-.
Protezzjoni mill-Korrużjoni
Hot-kisi galvanizzat li jeħel mal-ISO 1461, segwit minn kisja tat-trab tal-poliester ta 'barra applikata elettrostatikament.
Labar tal-weraq
Materjali komposti tal-PVC u PE ritardanti tal-fjammi-li jissodisfaw l-istandards UL94 V-0 b'kolorazzjoni stabilizzata bl-UV.
Qafliet
Grad 8.8 u Grad 10.9 boltijiet tal-azzar tat-tensjoni għolja-trattati b'finitura kontra l-korrużjoni Dacromet.
Dawl u Illuminazzjoni
Teknoloġija tad-diode:Dajowds LED SMD magħluqin f'bozoz tal-polikarbonat mimlijin-reżina, reżistenti għall-impatt-.
Arkitettura tal-Kontroll:L-integrazzjoni tal-protokoll DMX512 li tappoġġja t-tibdil tal-kulur dinamiku sinkronizzat, mudelli ta 'ġiri, u skedar remot.
Protezzjoni tad-dħul:Konnetturi u sewwieqa li ma jgħaddix ilma minn mħawla b'mod sħiħ ikklassifikati għal IP67 għal tħaddim kontinwu fix-xita u fil-borra.
Densità tal-weraq:Għadd għoli-ponot tal-PVC b'ħafna-fergħat iddisinjati biex jaħbu l-qafas tal-azzar intern filwaqt li jimmassimizzaw il-volum bi nhar.
Proċedura ta' Installazzjoni
Tqassim u ankra l-assemblaġġ taċ-ċirku tal-bażi ċentrali mal-pedament tal-konkrit iċċertifikat billi tuża wrenches tat-torque strutturali.
Wonq sezzjonijiet ċentrali ta' l-arbli b'mod sekwenzjali billi tuża krejn, billi tassigura ċrieki ta' saffi intermedji f'intervalli ta' għoli indikati.
Immonta kejbils ta 'stabbiltà djagonali u tensjonihom għal valuri speċifikati tat-torque tal-inġinerija.
Waħħal il-pannelli tal-fergħat tal-weraq tal-weraq bil-fili minn qabel 'l barra mis-saff tal-qiegħ 'l fuq sal-muntatura tal-istilla tal-quċċata.
Qabbad il-kaxxi tad-distribuzzjoni tal-enerġija prinċipali, ittestja l-integrità tas-sinjal tal-kontroll DMX, u wettaq verifiki finali tal-illuminazzjoni niexef-.
Ippakkjar u Loġistika
Għaqda tal-Azzar
Komponenti strutturali bil-kulur-kodifikati, miġbura, u mwaħħla b'ċineg tal-azzar-tqil.
Ippakkjar tal-weraq
Pannelli tal-weraq ikkompressati ppakkjati fi xkejjer tal-polipropilene minsuġa tqal-ta' umdità-reżistenti.
Salvagwardji tad-Dawl
Settijiet ta' spag LED individwali mdawrin fuq irkiekel tal-plastik u magħluqin f'wrap tal-bużżieqa li jassorbi x-xokk- ġewwa kaxxi korrugati.
Konteniment tal-Ħardwer
Ġewż, boltijiet, u parentesi tal-konnessjoni magħżula skont id-daqs u ssiġillati f'kaxxi tal-għodda tal-azzar galvanizzat heavy-duty-.
Għażliet ta 'Personalizzazzjoni
Skalar tal-Għoli:Kalkoli strutturali personalizzati u fabbrikazzjoni għal elevazzjonijiet mhux-standard li jaqbżu t-30 metru.
Paletti tal-Kulur:Temperaturi tal-kulur LED imfassla apposta (abjad sħun, abjad frisk, RGBW) u tqabbil tal-weraq Pantone personalizzat.
Branding Strutturali:Ġeometrija tal-istilla tal-apex apposta, pjanċi tal-immuntar tal-logo integrati, u punti ta' ġarr tal-piż-għall-ornamenti tqal.
Profil Elettriku:Adattament għal standards ta 'vultaġġ reġjonali (110V, 220V, 415V) u rekwiżiti ta' konformità tal-kodiċi elettriku lokali.
Manifattura u Kontroll tal-Kwalità
Ittestjar tal-Materja Prima:Ittestjar tal-ħxuna ultrasoniku u verifika tas-saħħa tat-tensjoni mwettqa fuq kull lott ta 'azzar strutturali li jkun dieħel.
Fabbrikazzjoni ta 'preċiżjoni:Qtugħ bil-lejżer CNC u iwweldjar bl-ark tal-metall robotiku tal-gass-li jiżguraw tolleranza dimensjonali fi żmien millimetru 1 madwar ġonot modulari.
Spezzjoni tal-Igalvanizzar:Kontroll tat-temperatura tal-banju tal-immersjoni u gauges manjetiċi tal-ħxuna tal-film niexef-li jivverifikaw kopertura uniformi tas-saff taż-żingu.
Ħruq Elettriku-Fi:Ittestjar tal-istress operattiv kontinwu ta '72 siegħa tal-kordi LED kollha u l-unitajiet tal-provvista tal-enerġija qabel il-crating finali.
Mistoqsijiet Frekwenti
Q: Liema rekwiżiti tal-pedament huma meħtieġa għall-installazzjoni?
A: Ċangatura tal-konkrit rinfurzat vulkanizzat jew mollijiet tal-konkrit iżolati ddisinjati biex jimmaniġġjaw mumenti ta 'qlib u forzi ta' lift speċifikati fil-pakkett ta 'sottomissjoni tal-inġinerija.
Q: Kemm jieħu żmien-l-assemblaġġ fuq il-post?
A: Struttura standard ta '15-il metru tipikament teħtieġ ekwipaġġ mekkaniku b'esperjenza ta' 4 persuni li jaħdem bi krejn mobbli wieħed għal 3 sa 4 ijiem.
Q: Tista' l-istruttura tibqa' barra is-sena-tun?
A: Il-qafas strutturali u l-kisja galvanizzata hot-dip huma mfassla għal espożizzjoni permanenti fuq barra, għalkemm iż-żarmar staġjonali tal-weraq u d-dawl huwa rakkomandat f'xhur mhux-xitwa biex timmassimizza l-ħajja operattiva.
Q: Liema spare parts huma inklużi fil-vjeġġ?
A: Kull kunsinna tinkludi 3 fil-mija żejda ta 'segmenti ta' spag LED, settijiet ta 'qfieli ta' sostituzzjoni, u kits ta 'żebgħa reżistenti għall-korrużjoni-touch up.
